圓柱圓周感應加熱機構所屬技術領域:
圓柱圓周感應加熱機構屬于電磁感應加熱設備領域,具體地說是一種對圓柱狀工件進行外周圍加熱處理的專用機構。
圓柱圓周感應加熱機構背景技術:
焊接行業對較大工件都要進行焊前預熱、消氫等處理,對圓柱狀工件的感應加熱,傳統的方法都是由人工把感應電纜纏繞到工件的外圍,待加熱完成后再將電纜卸下,操作繁瑣,生產效率低,對電纜損壞嚴重,而且不能適用環縫焊接與加熱同時進行。
圓柱圓周感應加熱機構技術內容:
為解決由人工把電纜纏繞到工件外圍,對圓柱狀工件感應加熱,裝拆電纜操作繁瑣,生產效率低,且不能適用環縫焊接與加熱同時進行的問題,設計一種對圓柱狀周圍感應加熱的專用裝置。
本實用新型的技術方案是,一種圓柱圓周感應加熱機構,其特殊之處是,在平板底座上裝有升降系統,升降系統的前面上裝有固定感應體,固定感應體的下側裝有鉸鏈感應下扇,固定感應體的上側裝有鉸鏈感應上扇,鉸鏈感應上扇的后側裝有遠紅外線測溫裝置;升降系統的后面裝有電控箱,電控箱后側的底座上裝有加熱電源。
工作時,先根據工件的固定高度和直徑,通過升降系統調好固定感應體的高度,調整鉸鏈感應上扇、鉸鏈感應下扇的弧度,使固定感應體、鉸鏈感應上扇、鉸鏈感應下扇貼合到工件的表面,再通過電控箱啟動加熱電源。若要進行環縫焊接,可不間斷的轉動工件使其周圍加熱均勻,在工件溫度合適時進行焊接。工件的溫度由遠紅外測溫裝置監測。
采用上述的技術方案,可以實現一種操作方便靈活,并能在加熱的同時進行環縫焊接的感應加熱機構。

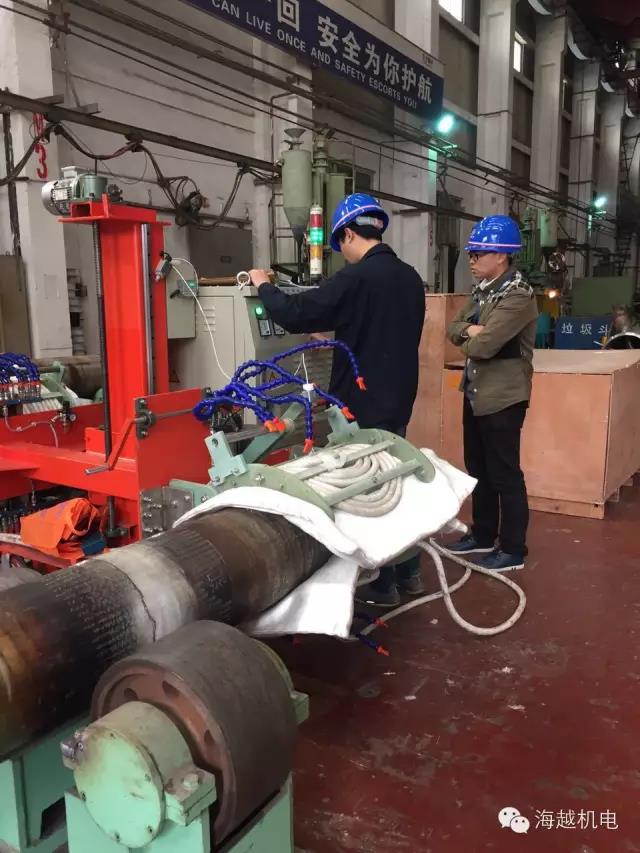

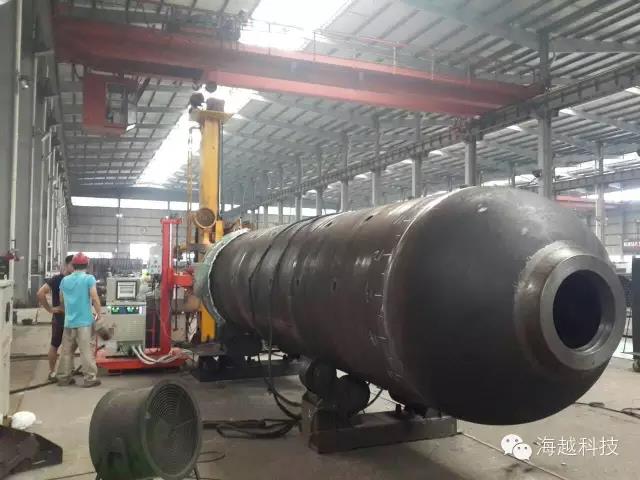

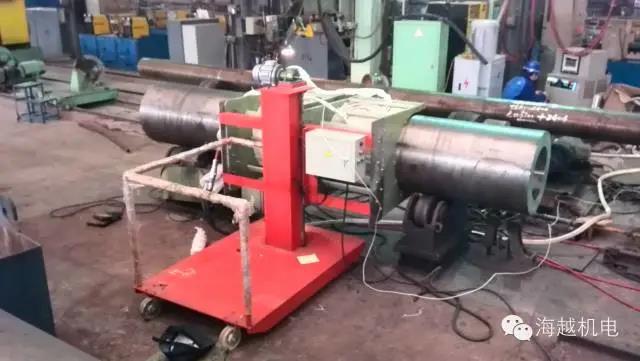

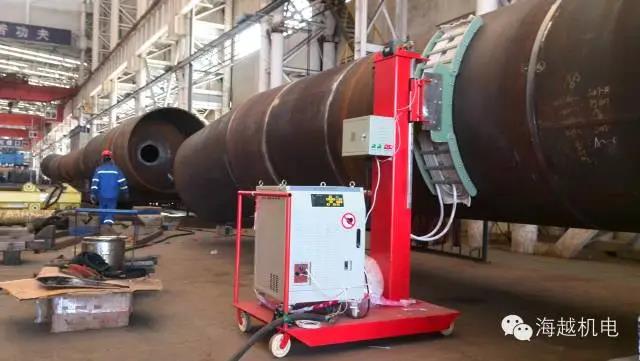

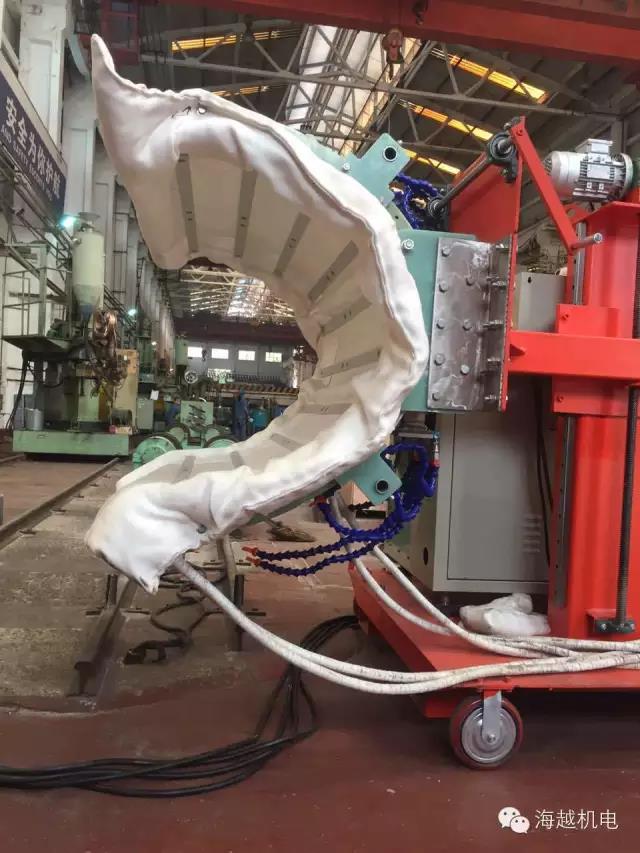

以下為海越中頻高頻電磁感應加熱設備在不同的行業、不同的工件、不同的工藝要求的應用現場圖:
青島海越自行設計制作的圓柱圓周感應加熱機構現已取得國家實用新型專利證書,證書編號ZL2014 2 0746386.6。
