應(yīng)用案例：

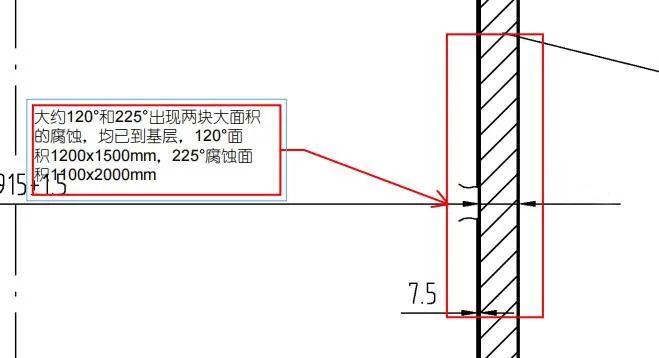

 1、某石化廠加氫反應(yīng)器內(nèi)壁腐蝕現(xiàn)場修復(fù)的焊接熱處理。

加氫反應(yīng)器修復(fù)熱處理工程背景：

工件直徑：內(nèi)徑5413mm，壁厚213mm

工件材質(zhì)：12Cr2Mo1

加熱要求：690℃±14℃，保溫時(shí)間不少于8h。

升溫速率：350-690℃間≤55℃/h。降溫至350℃可拆除加熱裝置在靜止空氣中冷卻至室溫。

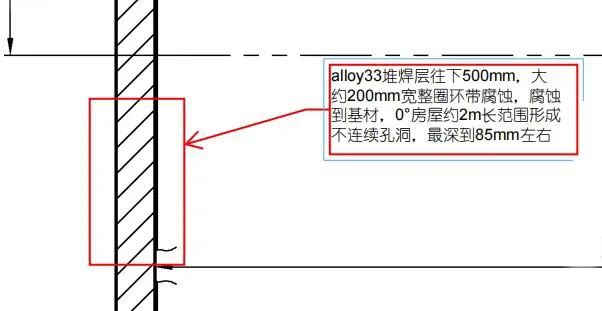

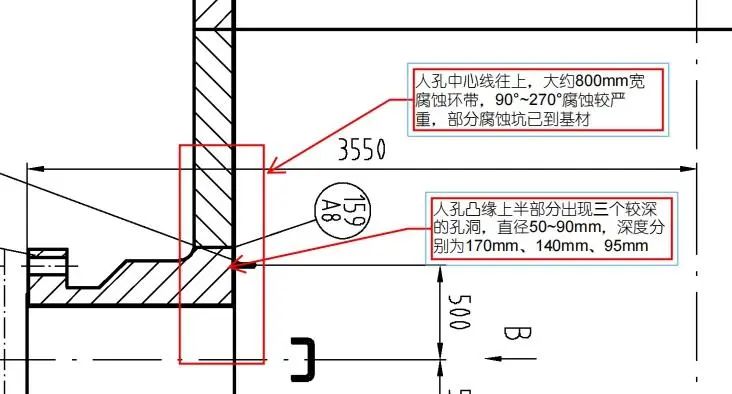

2、塔器內(nèi)壁腐蝕現(xiàn)場修復(fù)后的環(huán)縫熱處理和接管腐蝕現(xiàn)場修復(fù)后的局部熱處理。

加氫反應(yīng)器修復(fù)預(yù)熱和熱處理工程背景：

工件直徑：內(nèi)徑5300mm，壁厚288mm

工件材質(zhì)：12Cr2Mo1

加熱要求：690℃±14℃，保溫時(shí)間不少于8h。

升溫速率：350-690℃間≤55℃/h。降溫至350℃可拆除加熱裝置在靜止空氣中冷卻至室溫。



在電磁感應(yīng)加熱領(lǐng)域，海越積累了豐富的技術(shù)研發(fā)和應(yīng)用經(jīng)驗(yàn)。先后通過了ISO9001、ISO14001與德國萊茵CE國際認(rèn)證，獲得了幾十余項(xiàng)國家專利授權(quán)及計(jì)算機(jī)軟件著作權(quán)，建立了完善的知識產(chǎn)權(quán)體系。
